Princip propisek

Proč

Tento můj nový „udivovací“ příspěvek asi leckoho udiví, anóbrž propiska patří k těm nejvšednějším a zájem nejméně vzbuzujícím věcem, kterými jsme každodenně obklopeni. To je však pouze zdání. Od svých nejrannějších školních let jsem zhusta vyplňoval nudné hodiny vyučování podrobným zkoumáním veškerých psacích pomůcek, jejich demontáží a opětným „dohromadydáváním“. Mohu vám proto s naprostou jistotou potvrdit, že není důmyslnějšího zařízení na vašem psacím stole než propisky. Považte, jednou zmáčknete – vyleze náplň, podruhé totéž – náplň zaleze. Prosté! Avšak kdo z vás, táži se, dovede tento jednoduchý, základní a v podstatě také jediný mechanismus propisovací tužky popsat a pochopit. Jak je možné, že při zcela totožném vstupu – zmáčknutí dostáváme dva zcela odlišné výstupy – zatáhnutí/vytáhnutí náplně? Právě princip této operace, která udělala z číňana propisku a ušetřila tak miliony tun plastů na uzávěrech, bych v tomto příspěvku rád objasnil.

Seznámení

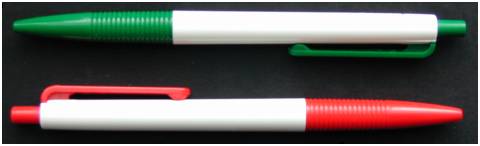

Výklad provedeme na patrně nejběžnějším typu propisky, který je v našich zeměpisných šířkách k nalezení (viz obrázek č. 1).

Tak, nyní je vše jasné a můžeme započít prohlídku cíle našich úvah. Jako první provedeme totální rozebrání objektu (viz obrázek č. 2).

Propisku se nám tedy podařilo rozložit do 6 kusů: - přední část obalu - kovovou pružinka - vlastní náplň - dvě nepojmenovatelné součástky, které pro účely naší statě nazveme váleček 1 (zelený) a váleček 2 (červený) - zadní část obalu

Především tři posledně jmenované součástky (tedy váleček 1, váleček 2 a zadní část obalu) jsou, jak brzy uvidíme, hlavními a nezbytnými součástmi popisovaného mechanismu. Proto je nezbytné, abychom je popsali poněkud exaktněji, nejlépe opět obrázkem:

Váleček 1

Váleček 1 zůstává běžně našim očím skryt. Je to nejneposednější část propisky, neboť, jak uvidíme, neustále rotuje kolem své osy. Z rozměrů je rozhodující především průměr, který je na obrázku okótován.

Váleček 2

Váleček 2 tvoří tlačítko, které mačkáme při vysouvání náplně. Důležitá je však hlavně úprava části skryté v propisce. Je zakončena výstupky se zoubky. Průměr v místě výstupků je o 0,5 mm menší než u válečku 1.

Zadní část obalu ukazuje následující obrázek průhledné propisky.

To hlavní se totiž skrývá uvnitř. Na obrázku vidíme, že na vnitřní straně vystupuje osm výstupků, které na povrchu vytvářejí osm drážek, v nichž se pohybují válečky 1 a 2. Popisované drážky a výstupky i jejich zakončení zkosené pod úhlem 45 stupňů je hezky vidět. Důležité je postřehnout různou hloubku drážek, která se mění a průřez trubice v protějších drážkách tak je vždy na střídačku 7,15 a 6,55 mm. Užší drážky tvoří vrcholy pomyslného čtverce, který je vůči čtverci s vrcholy utvořenými s širších drážek otočen o 45 stupňů. Podíváme-li se pak na průměry válečků zjistíme, že zatímco váleček 2 se svým průměrem 6,45 mm projde i užší drážkou, váleček 1 nikoli. Čtyři vrcholy válečku 2 se vejdou do širších drážek, ale pokud váleček 2 otočíme kolem jeho osy o 45 stupňů, zarazí se, protože čtyřmi užšími drážkami neprojde. Právě to je principem periodického vysouvání a zasouvání náplně. Pokud totiž je váleček 2 natočen tak, aby prošel širšími drážkami, náplň se zasune. Naopak když váleček 2 míří do užších drážek, zasekne se a náplň zůstane vysunutá. Rotaci válečku 2 zajišťují důmyslné zoubky na obou válečcích i ná výstupcích uvnitř zadní části.

Mechanismus

Poté co jsme popsali hlavní součástky a zhruba pochopili princip vysouvání a zasouvání, popíšeme nyní celý proces detailněji a krok po kroku. K tomu nám dobře poslouží propiska s průhledným pláštěm, která umožňuje shlédnou celý mechanismus relativně nezkresleně hezky z venčí. Na následujících obrázcích budeme pozorovat vzájemný pohyb obou válečků a zadní části obalu při jednom vysunutí a následném zasunutí náplně.

1. Na prvním obrázku vidíme stav tužky při zatažené náplni. Váleček 1 je pootočen tak, že zapadá do širších drážek a pérko ve špičce propisky tak drží mechanismus v krajní poloze.

2. V další fázi začneme mačkat váleček 2. Na obrázku je červeně zvýrazněna a šipkou označena hrana válečku 1 se zoubkem, která je zatím pevně uvězněna v drážce vnější části. Zastavili jsme se těsně před tím než červeně zvýrazněná hrana opustí drážku.

3. Nyní jsme domáčkli váleček 2 nadoraz tak, že celý zmizel v těle propisky. Špička válečku 1 (opět červeně označená) opustila drážku zadní části a sjela až na dno zoubku na konci válečku 2. Při tomto pohybu se váleček 1 nepatrně pootočil a jeho špička nyní již směřuje do vedlejší (na obrázku nižší) drážky.

4. Na čtvrtém obrázku opět povolujeme tlak a váleček 2 vylézá. Zároveň váleček 1 klouže po zoubku výstupku do drážky s menším průměrem a rotuje.

5. V momentě, kdy se špička válečku 1 přehoupne přes vrchol zoubku válečku 2, se ozve charakteristické lupnutí a pérko zatlačí váleček 1 do klidové polohy v užší drážce, kterou neprojde. Tento stav, který je zachycen na obrázku, odpovídá vysunutí náplně.

6. Na předposledním obrázku opět mačkáme váleček 2 ve snaze propisku zatáhnout. Obrázek je v podstatě identický s krokem 2. Stejně tak další postup, s tím rozdílem, že nyní se váleček 1 natočí opět do širších drážek zadní části.

7. Po uvolnění se propiska vrací do počáteční zatažené polohy. Během celé sekvence obrázků 1–7 se váleček 1 pootočil o 90 stupňů. Sledovali jsme jen jeden ze čtyř zoubků válečku 1, ovšem ty ostatní dělají samozřejmě totéž.

Závěr

Takže celý problém je odkryt a objasněn. Doufám, že se vám ho podařilo pochopit. Těm, které mé obrázky nepřesvědčily (musím uznat, že jich bude asi většina), bych vřele doporučil výše zmíněnou průhlednou propisku, která je skvělou učební pomůckou. Já ji koupil v Tabáku u tramvajové smyčky na Zemědělské (tramvaj č. 9 a 11). Doufám, že majitel ocení tuto (ne)skrytou reklamu.

Autor Aleš Kutín
